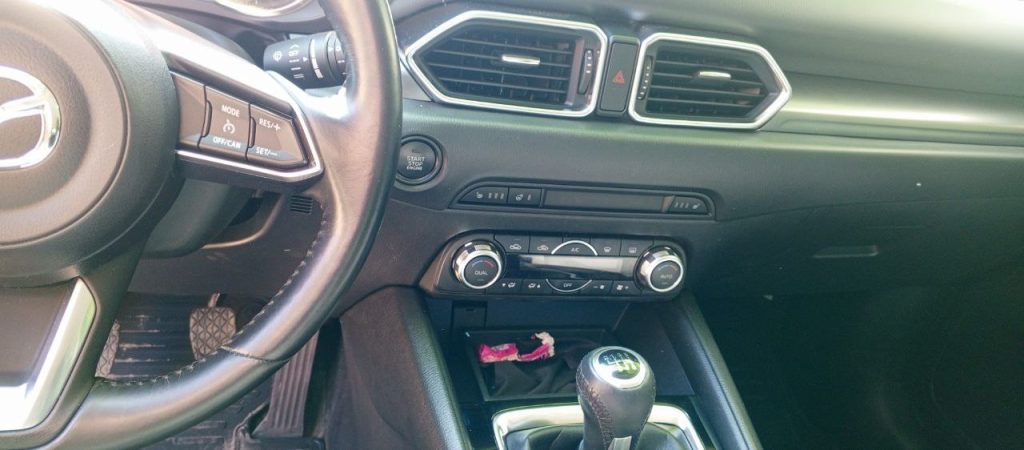

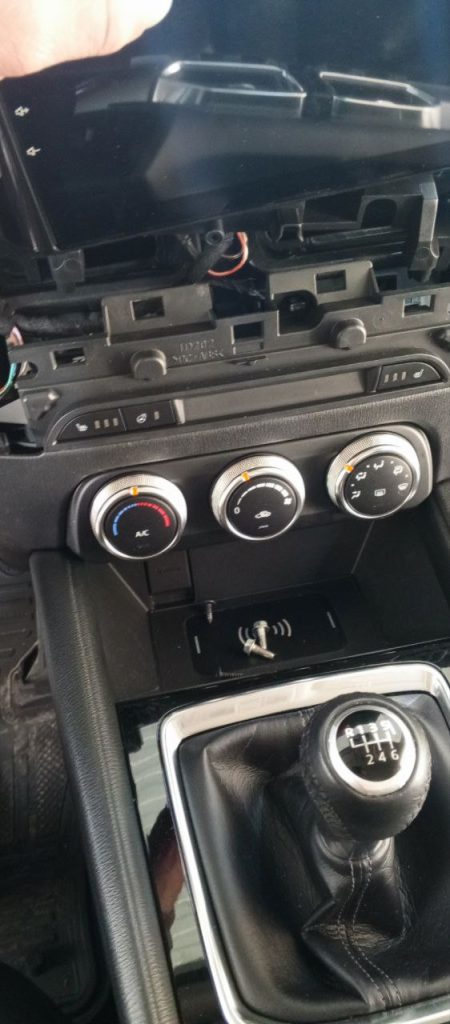

И так, обратился клиент с просьбой заменить блок кондиционера на климатконтроль мазда CX5. подумав, почитав страницы драйва, взялись. Разобрали панель, весь пластик крепится на клипсах, все просто разбирается. единственное чтобы снять пластиковую накладку, которая закрывает два самореза, крепящих блок управления кондиционером пришлось отодвинуть бороду, там все просто два болта под накладкой

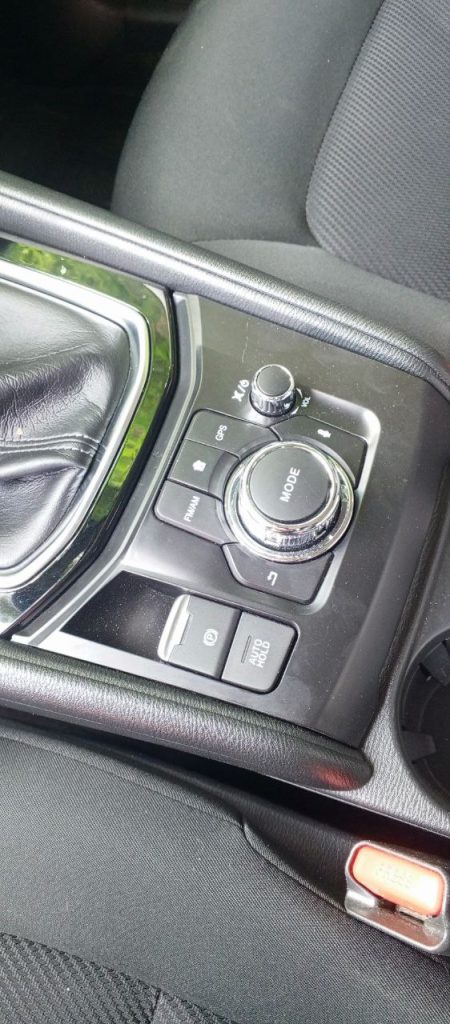

затем два болта под пластиковой накладкой сзади, она на клипсах, тянем на себя и снизу два болта

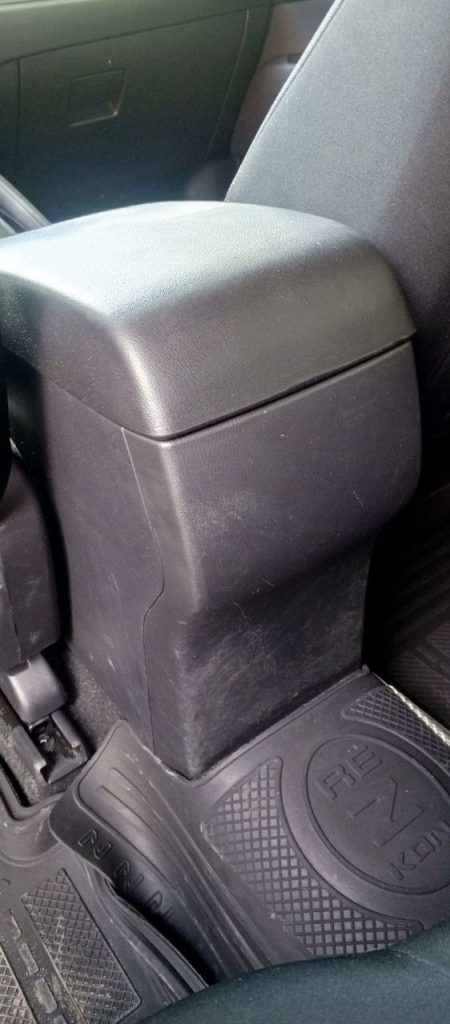

теперь чтобы тонель не мешал нам, отодвигаем его в сторону задних сидений.

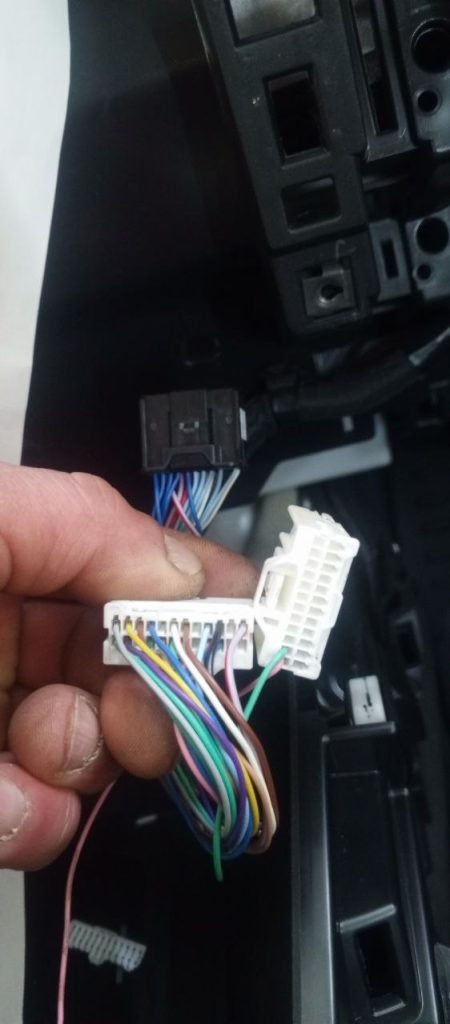

теперь нужно перепиновать разъема блоков управления

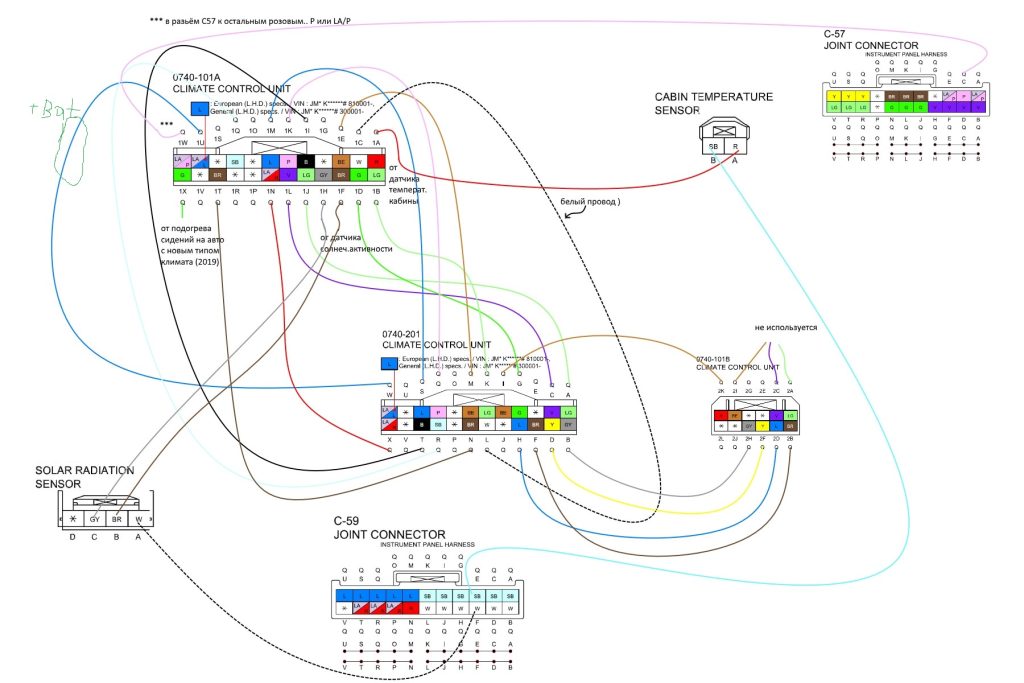

пользуюсь схемой выложеной ранее на Драйве
единственно что не соответствовало это провод +bat, но просмотрев электрическую схему, выложенную тем же человеком, и воспользовшись контролькой понимаю что этот провод другого цета(у меня зеленый)отмечен на рисунке.
расположение разъемов так же схемы можно по ссыле
https://cloud.mail.ru/public/51Ew/Svy7ZgTmw
остается собрать все в обратном порядке и проверить работу. Все работает, но по блоку климата остаются две ошибки- неправильная конфигурация и отсутствие отклика от привода правой заслонки. Это не удивительно, ведь правой заслонки нет)), и конфигурация то другая)). Но ничего страшного, все работает. Если очень хочется можно изменить конфигурацию в блоке управления кузовной электроники, но для этого нужно использовать диллерское оборудование. Всем удачных ремонтов!
